Juniper EX9200 Ethernet Switch
Die modularen Ethernet-Switches der Serie EX9200 sind laut Juniper als programmierbarer Core für Campus- und Rechenzentrumsnetze ausgelegt. Die hohe Portdichte erlaubt es, Netzebenen zusammenzufassen. Zur Wahl stehen drei Chassis: EX9204 mit 4 Steckplätzen und 5 HE, EX9208 mit 8 Steckplätzen und 8 HE sowie EX9214 mit 14 Steckplätzen und 16 HE.
Die Linecards bieten 10 GbE, 40 GbE und 100 GbE, die MPC-Karte nimmt Module mit 1 GbE und 10 GbE auf. Die Backplane-Kapazität beträgt je nach Chassis bis zu 3, 7,5 oder 12 Tbit/s, bei bis zu 1,5 Tbit/s je Steckplatz. Routing Engines, Switch Fabric und Netzteile lassen sich redundant ausführen. Die Switches unterstützen EVPN-VXLAN, MPLS und MACsec mit AES256 auf den Linecards EX9200-40XS und EX9200-15C.
Für Projekt- und Mengenanfragen beraten wir Sie gern. DEVACON übernimmt auf Wunsch Planung, Konfiguration und Inbetriebnahme.
Eckdaten laut Juniper-Datenblatt
- Modulares Chassis: EX9204 (4 Steckplätze, 5 HE), EX9208 (8 Steckplätze, 8 HE), EX9214 (14 Steckplätze, 16 HE)
- Backplane bis 3 / 7,5 / 12 Tbit/s, bis 1,5 Tbit/s je Steckplatz (Vollduplex)
- Redundante Routing Engines (EX9200-RE2), Switch Fabric und Netzteile, AC oder DC
- Linecards mit 10 GbE, 40 GbE und 100 GbE sowie MPC-Karte für Module mit 1 GbE und 10 GbE
- Bis zu 480 10-GbE-Ports mit Leitungsrate im EX9214
- EVPN-VXLAN, MPLS, MACsec AES256 auf EX9200-40XS und EX9200-15C
- Juniper One ASIC, programmierbar über Junos OS
Einsatzbereiche
- Core in Campus-Netzen
- Core und Aggregation im Rechenzentrum
- Rechenzentrumskopplung
Modelle und technische Eckdaten
| Modell | Typ | Ports bzw. Steckplätze | Höhe | Kapazität |
|---|---|---|---|---|

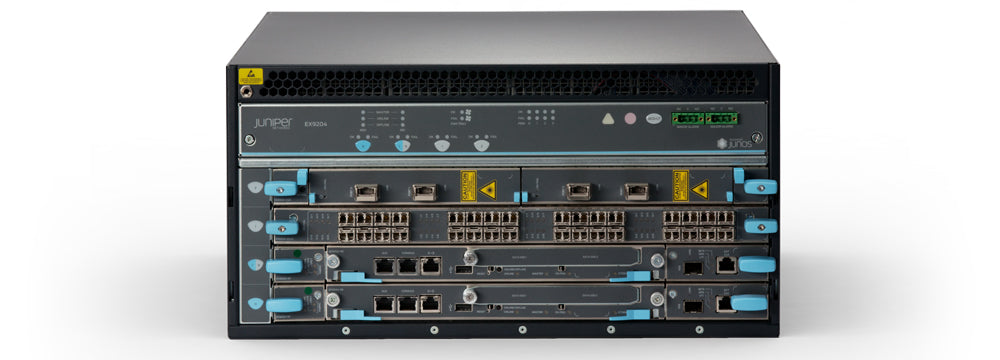

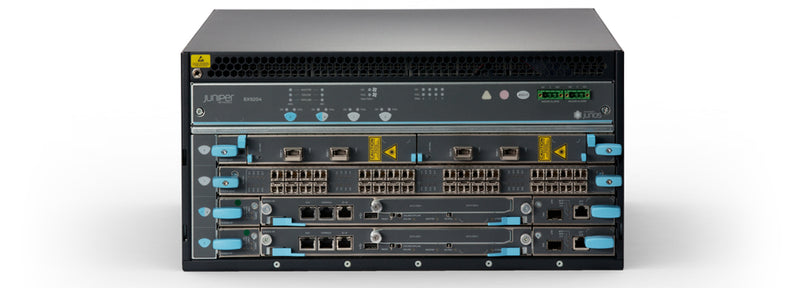

| EX9204 | Chassis | 4 Steckplätze, bis 3 Linecards | 5 HE | Backplane bis 3 Tbit/s |

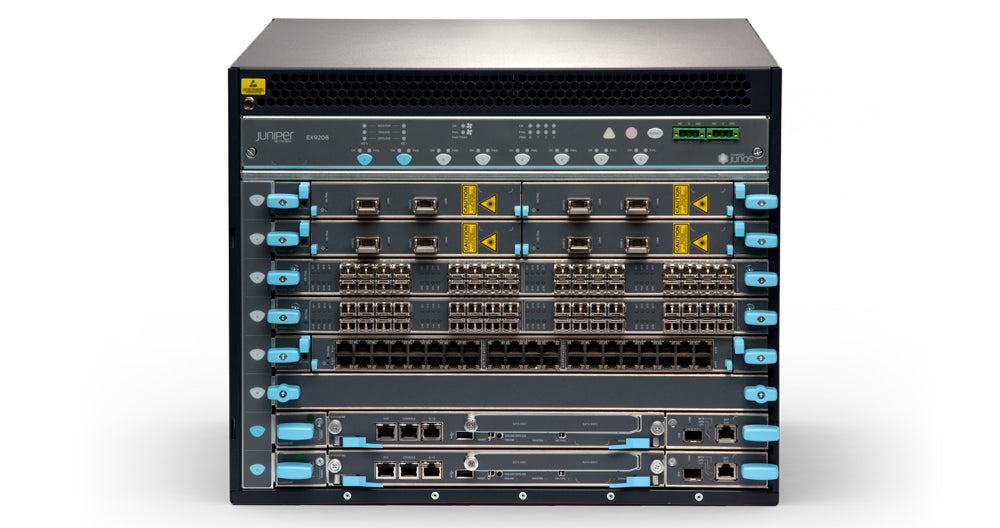

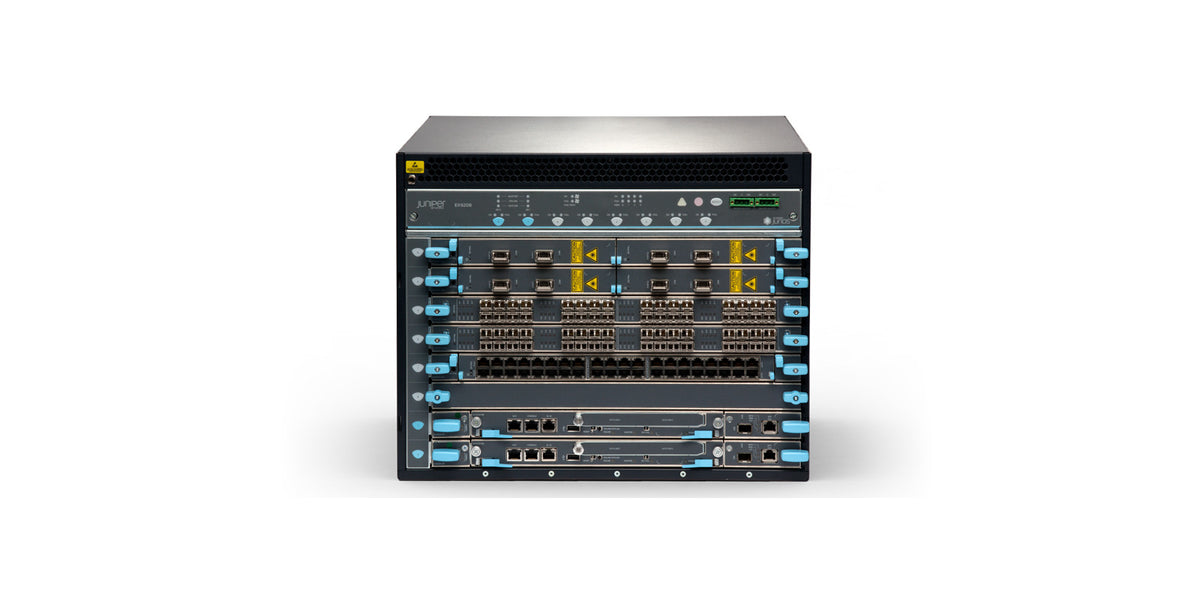

| EX9208 | Chassis | 8 Steckplätze, bis 6 Linecards | 8 HE | Backplane bis 7,5 Tbit/s |

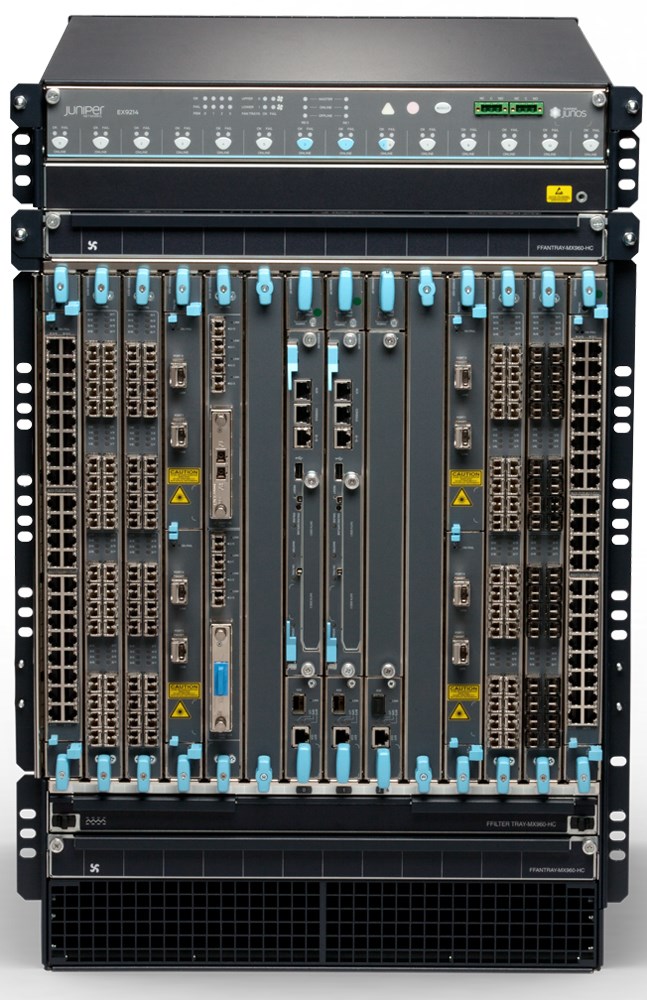

| EX9214 | Chassis | 14 Steckplätze, bis 12 Linecards | 16 HE | Backplane bis 12 Tbit/s |
| EX9200-15C | Linecard | 15 × 100 GbE QSFP28 oder 40 GbE QSFP+ | ||
| EX9200-12QS | Linecard | 12 × 40 GbE QSFP+ oder 4 × 100 GbE QSFP28 | ||
| EX9200-40XS | Linecard | 40 × 10 GbE SFP+, MACsec | ||
| EX9200-MPC | Linecard | 3 Steckplätze für MICs | ||
| EX9200-10XS-MIC | Modul | 10 × 10GBASE-X | ||
| EX9200-20F-MIC | Modul | 20 × GBASE-X | ||
| EX9200-40T-MIC | Modul | 40 × 10/100/1000BASE-T, MACsec |
Backplane-Kapazität Vollduplex. Nicht mehr bestellbar laut Juniper (Last Order 31.03.2022): Linecards EX9200-32XS, -40F, -40F-M, -40T, -6QS, -2C-8XS, Routing Engine EX9200-RE, die 3A-Systembündel sowie EX9251 und EX9253. Aktuelle Systembündel tragen die Kennung 3B bzw. 3C, z. B. EX9204-BASE3B-AC.
Quelle der Angaben: hpe.com Datenblatt (PDF) ·juniper.net Datenblatt (PDF, 2022) ·Juniper EOL EX-Serie
